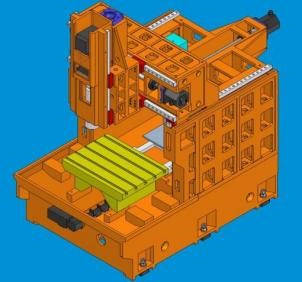

整机：采用固定式工作台、XYZ 三个直线轴均为主轴移动的高架桥式全动柱结构，如上图所受；工作台和工件在加工时保持静止，并且刀库与运动部件分离，使整个三轴导轨、滚珠丝杠和电机均远离切削区，各轴负载比较匀，有很好的精度保持性和动态控制性能；主轴伺服电机为大功率交流伺 服电机，可进行重负荷切削；该机床广泛应用于黑色及有色金属、复合材 料等各类通用机械、汽车摩托车部件、注塑模具、铸造钢模、陶瓷材料、石英材料、 水晶材料、 石墨材料、通信产品加工。底座部件： 底座与两侧立柱整体铸造结构设计，整机具有足够的 强度、刚性和稳定性，设计理念先进新颖、合理，维修工艺性好。机床经 有限元分析及性能试验验证，其动态性能好、运动精度控制准确、加工精度稳定且保持性好。进给机构：三向进给单元采用台湾上银（HIWIN）或银泰（PMI）公 司产品 C3 级精密双螺母滚珠丝杠，在两端施加预紧，可消除热伸长造成的 精度损失；数字式进给伺服电机通过高扭转刚度的进口联轴器与滚珠丝杠直结，缩短传动链，提高位置精度。导轨副：X 轴、Y 轴、Z 轴三向均采用台湾上银（HIWIN）或银泰（PMI） 公司精密级线性滚柱式高刚度导轨支撑，控制性能优越、运动平稳、精度高，组合成符合数控技术发展的高刚性、高稳定性机械导向系统。主轴部件：高性能的台湾进口整体直连主轴部件，响应快、控制性能 优越，其平衡等级达到 G1.6 级，在保证 12000rpm 高速运转稳定性的同时， 温升可以保持不大于 25 °C。主轴部件与主轴伺服电机直结，没有同步带的 噪声和使用寿命影响。轴承采用日本 NSK 的主轴专用陶瓷钢球、NBU15 进口润滑脂润滑，可使主轴轴承得到恒定和可靠的润滑，既环保，又免维护，刀库：配置的伺服刀库刀具数量可以依照工艺要求选择性配置，保证零 件在一次装夹下自动完成铣、钻、扩、镗、铰、攻丝等多种工序的加工，提 供 12 把/16 把/24 把等容量选择。刀库固定在底座后部，不随运动部件移动，无刀库及刀具重量对运动控制的影响。横梁部件：横梁、滑鞍、主轴箱等大件均采用优质树脂砂造型、高强 度优质铸铁铸造、箱形或蜂窝状结构，并布置有足够加强筋板，多次时效处理，从而使机床得到高刚性和长久稳定的精度。控制系统：该机床采用 FANUC 0iMF 全新系列的数控系统，是 FANUC 公司的全数字式伺服控制系统，功能强大且可靠，具有较大的市场占  有率，操作维修方便，具有 RS232 和 CF 卡增容接口、LCD 液晶显示屏， 方便编程、传输、存储、显示和通讯； 具有坐标联动、误差补偿、刀  具管理、程序预读、 自动报警等功能 。主要电气元器件采用进口知名  品牌的产品配套，确保整个控制系统的稳定性 。根据用户工厂工作环  境情况，机床的电控柜设置工业空调，保证电控元件的可靠工作环境。 电气系统全面贯彻 GB5226 国家强制性标准，保证良好的人机环境 。机床的多项安全保护与互锁措施，确保人机安全。工艺特色措施：机床的主要基础零部件均有本公司制造完成，其加工精度 和工艺流程完全按照金城工业公司的定制数据完成。装配工艺严格按照流程组 装、检查、检测， 确保产品质量的稳定性和一致性； 一机一卡终身质量跟踪。 整机100%均由镭射检测校验。特色的整机防护结构，使得切削区的油雾、粉  尘与运动部件隔离，增加油雾烟尘收集装置后可以集中处理由此而产生的污染。  二、 VLTF40陶瓷复材加工中心主要技术参数 名        称单位参     数备   注加 工 范 围三轴行程（X/Y/Z）mm500/400/450主轴端面至工作台面距离mm120~570主轴中心至滑枕导轨面距离mm580工 作 台工作台尺寸（宽 x 长）mm400× 800工作台 T 型槽mm3- 18H8最大承载kg500主 轴主轴转速rpm12000主轴锥孔(刀柄）ISO40 (BT40)主轴电机kw5.5/7.5   速 度快速移动速度（X/Y/Z）m/min36/36/30切削进给速度mm/min1~ 10000刀 库刀库容量（圆盘式）把16最大刀具直径/长度/重量 70／210mm/8kg刀具选刀方式任意选刀刀具交换时间（刀-刀）S1.8机床精度定位精度（X/Y/Z）mm0.008重复定位精度（X/Y/Z）mm0.005其 它最大钻孔直径（45 钢）mm20最大攻丝直径（45 钢）mmM16铣削能力（45 钢）cm。/min200气源流量 /  气压500L/min    6~8bar电源容量kVA25切削液槽容积L320机床外观尺寸（长×宽×高）mm4050×3430×3250机床重量kg11000三、VLTF40陶瓷复材加工中心主要配套件机械部分 序号名称规格制造厂商备注1主要大件树脂砂铸件本公司制造2主轴部件BT40/12000台湾直连3XYZ 滚珠丝杠双螺母HIWIN/PMI订制4滚珠丝杠轴承日本NSK/NACHI5刀库BT4016台湾6主轴恒温油冷却系统三河同飞7集中润滑系统定时定量佛山河谷中日合资8烟雾收集装置CRD-1500昆山汉诺威9气动元件台湾亚德克10液压系统专业厂家定制11自动排屑装置专业厂家定制 12导轨防护罩壳专业厂家协作13外钣金防护罩壳专业厂家协作电气部分 序号名称规格制造厂商备注1数控系统0iMFFANUC10.4LCD2进给伺服电机及驱动装置βi 系列FANUC3主轴伺服电机及驱动装置βi 系列FANUC4无挡块回零指示牌定制宝利数控5接触器AC110V施耐德6继电器DC24V和泉7自动开关/断路器施耐德8变压器专业配套公司9热交换器三河同飞10机床操作面板定制宝利数控四、VLTF40陶瓷复材加工中心随机附件机床随机附件清单 序号名称规格制造厂商备注1机床地脚螺栓及垫铁1 套2数控刀柄及拉钉BT401 件3内六角扳手1 套5 件套4螺丝刀 +字和 –字1 套各一件机床随机文件清单 序号名称规格制造厂商备注1装箱单1 套2机床合格证明书1 套3机床机械使用说明书2 套4机床电气使用说明书2 套 含电气原理图 1 套5CNC 系统合格证/保证书1 套6系统出厂参数表1 套7CNC 系统资料操作编程2 份其中 1 份为光盘
