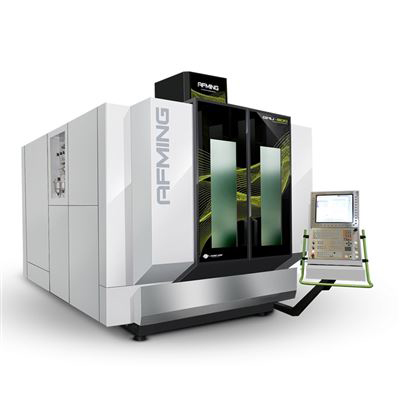

GMU-800高刚性五轴联动加工中心

GMU-800高刚性五轴联动加工中心技术规格名称单位GMU-800GMU-800evoGMU-800avi系统（控制单元)SIEMENS-840DSIEMENS840D/HEIDENHAIN-iTNC640HEIDENHAIN-iTNC640X/Y/Z轴行程mm850/950/550850/950/550850/950/550A/C轴行程度±120/360±120/360±120/360主轴端面至工作台距离(A轴位于0度位置时)mm180-730180-730180-730工作台尺寸MmΦ800Φ800Φ800最大承重kg600800800主轴主轴(标配)主轴最高转速/锥柄rpm15000HSK-A6320000HSK-A6312000HSK-A63主轴功率(S1/S6-40%)KW18/2229/3615.5/21.7扭矩(S1/S6-40%)N.m57/7069.9/87.585/119进给系统X/Y/Z轴快速位移m/min40/40/40-32/32/3240/40/40-32/32/3220/20/20最大切削进给率m/min202010A/C轴快进速度rpm20/3020/3020/30定位精度/重复定位精度(GB17421.22000)X/Ymm0.008/0.0060.007/0.0040.007/0.004Zmm0.007/0.0050.006/0.0040.006/0.004A/CARCSEC12/610/510/5自动换刀系统刀具数Pcs26T/32T/48T26T/32T/48T26T/32T/48T换刀时间(刀-刀)sec12s12s12s刀具最大长度mm300300300刀具最大直径/相邻无刀mmΦ80/Φ120Φ80/Φ120Φ80/Φ120刀具最大重量kg888机床尺寸机床总高mm350035003500占地面积（长X宽)mm²4800×39004800×39004800×3900机床净重kg170001700017000电力需求kw607060

相关产品

全国服务热线

400-1678-456

立即咨询

产品介绍

产品说明

研发、制造、销售、服务相结合的工贸一体型企业

1 (1).jpg

GMU-800高刚性五轴联动加工中心技术规格

名称	单位	GMU-800	GMU-800evo	GMU-800avi
系统（控制单元)		SIEMENS-840D	SIEMENS840D/HEIDENHAIN-iTNC640	HEIDENHAIN-iTNC640
X/Y/Z轴行程	mm	850/950/550	850/950/550	850/950/550
A/C轴行程	度	±120/360	±120/360	±120/360
主轴端面至工作台距离 (A轴位于0度位置时)	mm	180-730	180-730	180-730
工作台尺寸	Mm	Φ800	Φ800	Φ800
最大承重	kg	600	800	800
主轴
主轴(标配)
主轴最高转速/锥柄	rpm	15000HSK-A63	20000HSK-A63	12000HSK-A63
主轴功率(S1/S6-40%)	KW	18/22	29/36	15.5/21.7
扭矩(S1/S6-40%)	N.m	57/70	69.9/87.5	85/119
进给系统
X/Y/Z轴快速位移	m/min	40/40/40-32/32/32	40/40/40-32/32/32	20/20/20
最大切削进给率	m/min	20	20	10
A/C轴快进速度	rpm	20/30	20/30	20/30
定位精度/重复定位精度(GB17421.22000)
X/Y	mm	0.008/0.006	0.007/0.004	0.007/0.004
Z	mm	0.007/0.005	0.006/0.004	0.006/0.004
A/C	ARCSEC	12/6	10/5	10/5
自动换刀系统
刀具数	Pcs	26T/32T/48T	26T/32T/48T	26T/32T/48T
换刀时间(刀-刀)	sec	12s	12s	12s
刀具最大长度	mm	300	300	300
刀具最大直径/相邻无刀	mm	Φ80/Φ120	Φ80/Φ120	Φ80/Φ120
刀具最大重量	kg	8	8	8

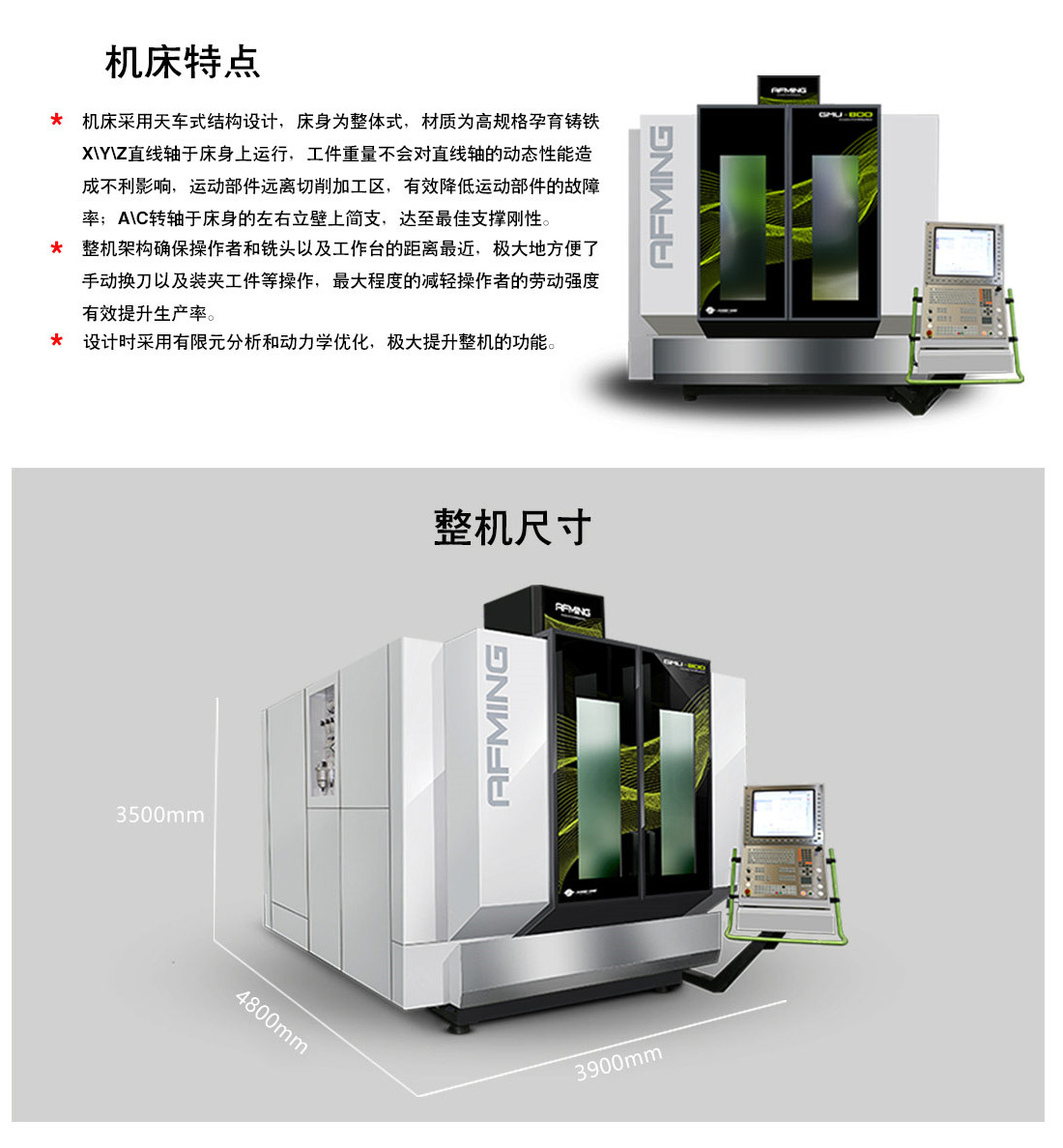

机床尺寸
机床总高	mm	3500	3500	3500
占地面积（长X宽)	mm²	4800×3900	4800×3900	4800×3900
机床净重	kg	17000	17000	17000
电力需求	kw	60	70	60
