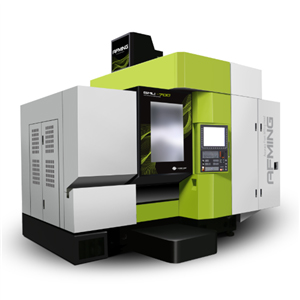

GMU-750高精度五轴联动加工中心
GMU750五轴联动加工中心产品介绍GMU750/700D秉承定梁龙门结构的强大刚性、搭载埃弗米自主研发机械传动转台技术,结合埃弗米齿轮消隙及转台扭转阻尼机构,A轴扭矩3150N.m,C轴1295N.m,最大承重:600kg,具有高刚性、高精度、高稳定性。GMU-700/700D主要用户为模具、汽车零件,设计时通过FEA进行动力学优化,配合埃弗米自主研发的HSK-A63主轴,采用*的轴心冷却和环向喷射技术,有效控制轴心热伸长,转速达到业内高水平20000RPM,冷机到热机0.015MM,暖机后长时间工作轴心稳定在0.001MM。GMU-630高精度五轴联动加工中心技术规格名称单位GMU-630系统(控制单元)SIEMENS-840DX/Y/Z轴行程mm700/1180/550A/C轴行程度±120/360主轴端面至工作台距离(A轴位于0度位置时)mm150-730(此值为机械主轴电主轴会有不同)工作台尺寸MmΦ630最大承重kg500主轴主轴(标配)主轴最高转速/锥柄rpm15000HSK-A63主轴功率(S1/S6-40%)KW20/28扭矩(S1/S6-40%)N.m58/81.2进给系统X/Y/Z轴快速位移m/min36/36/30最大切削进给率m/min20加速度m/s20.8A/C轴快进速度rpm/min20/30额定扭矩A/CN.m2080/1400静止扫矩A/CN.m3625/1770刹车扭矩A/CN.m5000/3500定位精度(GB17421.22000)X/Y/Zmm0.008/0.008/0.008A/CARCSEC(12/12)重复定位精度(GB17421.22000)X/Y/Zmm0.004/0.004/0.004A/CARCSEC(6/6)自动换刀系统刀具数Pcs24T换刀时间(刀-刀)sec2.5S刀具最大长度mm300刀具最大直径/相邻无刀mmΦ60/Φ120刀具最大重量kg8机床尺寸机床总高mm3700占地面积(长X宽)mm²3400×3000机床净重kg13000电力需求kw50
相关产品
全国服务热线
400-1678-456
立即咨询
产品说明
研发、制造、销售、服务相结合的工贸一体型企业

GMU750五轴联动加工中心产品介绍

GMU750/700D秉承定梁龙门结构的强大刚性、搭载埃弗米自主研发机械传动转台技术,结合埃弗米齿轮消隙及转台扭转阻尼机构,A轴扭矩3150N.m,C轴1295N.m,最大承重:600kg,具有高刚性、高精度、高稳定性。

GMU-700/700D主要用户为模具、汽车零件,设计时通过FEA进行动力学优化,配合埃弗米自主研发的HSK-A63主轴,采用*的轴心冷却和环向喷射技术,有效控制轴心热伸长,转速达到业内高水平20000RPM,冷机到热机0.015MM,暖机后长时间工作轴心稳定在0.001MM。

GMU-630高精度五轴联动加工中心技术规格

名称单位GMU-630
系统(控制单元)
SIEMENS-840D
X/Y/Z轴行程mm700/1180/550
A/C轴行程±120/360
主轴端面至工作台距离(A轴位于0度位置时)mm150-730
此值为机械主轴电主轴会有不同
工作台尺寸MmΦ630
最大承重kg500
主轴

主轴(标配)

主轴最高转速/锥柄rpm15000HSK-A63
主轴功率(S1/S6-40%)KW20/28
扭矩(S1/S6-40%)N.m58/81.2
进给系统

X/Y/Z轴快速位移m/min36/36/30
最大切削进给率m/min20
加速度m/s20.8
A/C轴快进速度rpm/min20/30
额定扭矩A/CN.m2080/1400
静止扫矩A/CN.m3625/1770
刹车扭矩A/CN.m5000/3500
定位精度(GB17421.22000)

X/Y/Zmm0.008/0.008/0.008
A/CARCSEC(12/12)
重复定位精度(GB17421.22000)

X/Y/Zmm0.004/0.004/0.004
A/CARCSEC(6/6)
自动换刀系统

刀具数Pcs24T
换刀时间(刀-刀)sec2.5S
刀具最大长度mm300
刀具最大直径/相邻无刀mmΦ60/Φ120
刀具最大重量kg8
机床尺寸

机床总高mm3700
占地面积(长X宽)mm²3400×3000
机床净重kg13000
电力需求kw50
