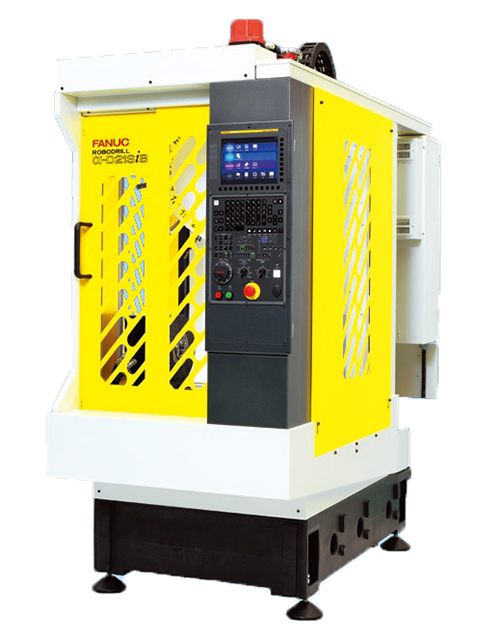

Robodrill α-DiB Series项 目robodrill α-D14SiB / robodrill α-D21SiB机械部标准规格容量X轴方向移动量（工作台左右）300mmY轴方向移动量（滑鞍前后）300mm+100mmZ轴方向移动量（主轴头上下）330mm从工作台上部到主轴端面的距离150-480mm(没有指定高立柱时）工作台作业面的大小（X轴方向xY轴方向）630x330mm工件容许重量200kg（均一承重）作业面的形状T槽 公称14 X 间隔125mm X 3个主轴转速100-10,000min-1主轴端（公称号）7/24锥度 No.30（带有鼓风机）进给速度快进速度48m/min(XYZ轴）切削进给速度1-30,000mm/min刀具更换装置刀具更换方式转塔式刀具形式JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度)刀具收放数21刀位：机床为α-D21SiB/D21MiB/D21LiB时14刀位：机床为α-D14SiB/D14MiB/D14LiB时刀具最大直径80mm刀具最大长度200mm:α-D14SiB时190mm:(存在规格差异）:机床为α-D21SiB时刀具选择方式随机就近刀具最大重量2kg/个（总重23kg)/3kg/个（总重33kg）：α-D21SiB/D21MiB/D21LiB时2kg/个（总重15kg)/3kg/个（总重22kg）：α-D14SiB/D14MiB/D14LiB时刀具更换时间（切削至切削）1.4秒：α-D21SiB/D21MiB/D21LiB（2kg/个之情形）1.6秒：α-D14SiB/D14MiB/D14LiB（2kg/个之情形）电动机主轴电动机11.0kw（1分额定）/3.7kw（连续额定）精度 *1轴双向定位精确度0.006-0.020mm轴双向定位反复性<0.004mm声压水平70 db以下 *2控制装置装置名称FANUC Series 31i-B同时制御轴数最大4轴设置条件 （注）设置本机床时，请遵守本公司规定的设置条件。*3 所需动力源电源200 Va.c.～220 Va.c. (+10 %～-15 %), 三相, 50 Hz/60 Hz±1 Hz, 10 kVA *4气压源0.35 MPa～0.55 MPa（建议使用0.5 MPa）（计示压力)0.15 m3/min（大气压下流量）*5机床尺寸机床高度2,236±10mm(没有指定高立柱时)占地面积995 X 2,220mm机床重量约2,150KG*1 精度为基于适用规格进行调整及测量后的出厂值。由于工作台上的夹具、工件重量的影响，以及根据使用的条件和设置环境，有可能无法满足本商品目录中所记载的精度。*2 声压水平是按照本公司规定测量的数值。根据使用条件或设置环境，有可能无法满足本商品目录中所记载的声压水平。*3 根据用户的使用条件和设置环境，为防止地震引起机器倾倒，某些情况下需要在地面上安装用来固定机身的固定器。*4 冷却剂中心贯穿规格的电容量追加+1 kVA，刀具锥度部清洗装置追加+1 kVA，附加1轴最大追加+1.5 kVA。请使用10 mm2以上的电缆连接主电源。*5 使用冷却剂中心贯穿规格时，气压源流量追加+0.05 m3/min。使用切屑用鼓风机时，在气压源流量追加+0.2 m3/min。附带切削液挡板侧面自动门时，需要0.4 MPa以上。
