单一使用可使重复定位精度保证在2μm,组合使用的定位系统保持5μm的重复定位精度。可同时加工大中小不同的零件,并且每个工件安装都无需在机床上重新校正中心。缩短装夹的时间,能实现一人操作多台机床,减少人力成本,增加效率。标准组合托板有150×300;300×300两种形式,亦可为您量身定做特制的组合托板。

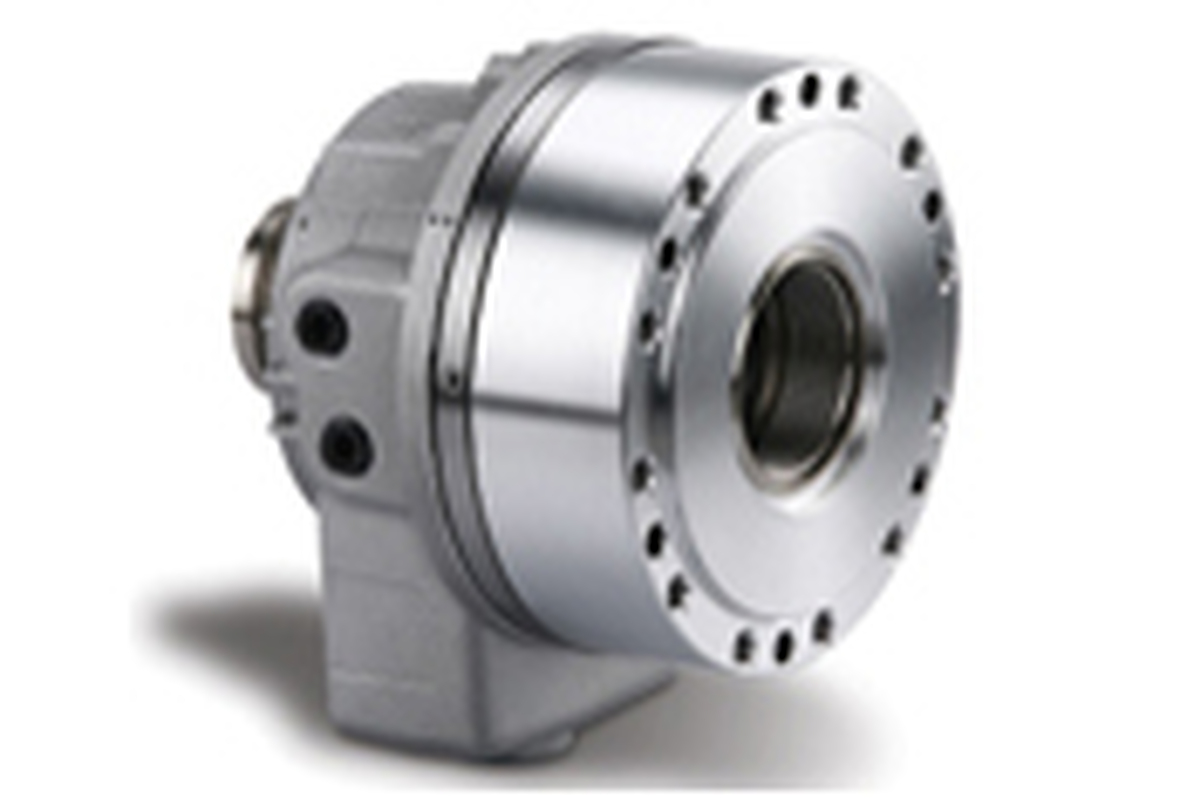

主要技术参数:
型式/规格 | A1 | B1 | C | C1 | D | E | E1 | F | F1 |
P1452S | 9 | 105.5 | 180 | 30 | 165 | 140 | M6×1P | 85 | 12-M10×1.5P |
P1666S | 9 | 116.5 | 209 | 35 | 190 | 168 | M6×1P | 95 | 12-M12×1.75P |
P1881S | 10.7 | 130.5 | 222 | 35 | 205 | 168 | M6×1P | 110 | 12-M12×1.75P |
型式/规格 | G | G1 | H | H1 | J | J1 | K | K1 | L1 | M1 | N | N1 | P |
P1452S | 70 | 110.2 | M60×2P | 120 | 52 | 83 | 40 | 46 | 15 | 55 | 73 | 85 | 96 |
P1666S | 85 | 121.2 | M75×2P | 145 | 66 | 99 | 40 | 46 | 15 | 70 | 88 | 100 | 111 |
P1881S | 100 | 136 | M90×2P | 166 | 81 | 107.5 | 40 | 46 | 15 | 85 | 103 | 113 | 126 |
型式/规格 | P1 | Q | Q1 | R1 | S | S1 | T | T1 | U | U1 |
P1452S | 4 | 101.8 | M6×1P | 7.3 | 137 | PT1/2 | 130 | 4 | 152 | 183 |
P1666S | 4 | 116.8 | M6×1P | 7.3 | 161 | PT1/2 | 150 | 5 | 166 | 211 |
P1881S | 4 | 131.8 | M6×1P | 7.3 | 176 | PT1/2 | 175 | 5 | 186 | 226 |
型式/规格 | V max | V min | W max | W1 | W min | X1 | Z | 活塞行程mm | 活塞直径mm |
P1452S | 17 | -3 | 45 | M58×1.5P | 25 | 55.8 | 5 | 20 | 145 |
P1666S | 19 | -3 | 47 | M74×1.5P | 25 | 71.8 | 5 | 22 | 165 |
P1881S | 21 | -4 | 50 | M89×2P | 25 | 85.8 | 5 | 25 | 180 |
型式/规格 | 最高回转速 rpm(minˉ1) | GD2 | 流量(l/min) | 最高使用压力 | 活塞面积 | 最大推(拉)力 | ||
推力侧 | 拉力侧 | 推力 | 拉力 | |||||
P1452S | 6500 | 0.035 | 3.9 | 40(3.9) | 135 | 124 | 4860(7.6) | 4464(43.7) |
P1666S | 5600 | 0.07 | 4 | 40(3.9) | 168 | 155 | 6048(59.3) | 5580(54.7) |
P1881S | 4800 | 0.09 | 4.3 | 40(3.9) | 189 | 174 | 6804(66.7) | 6264(61.4) |
