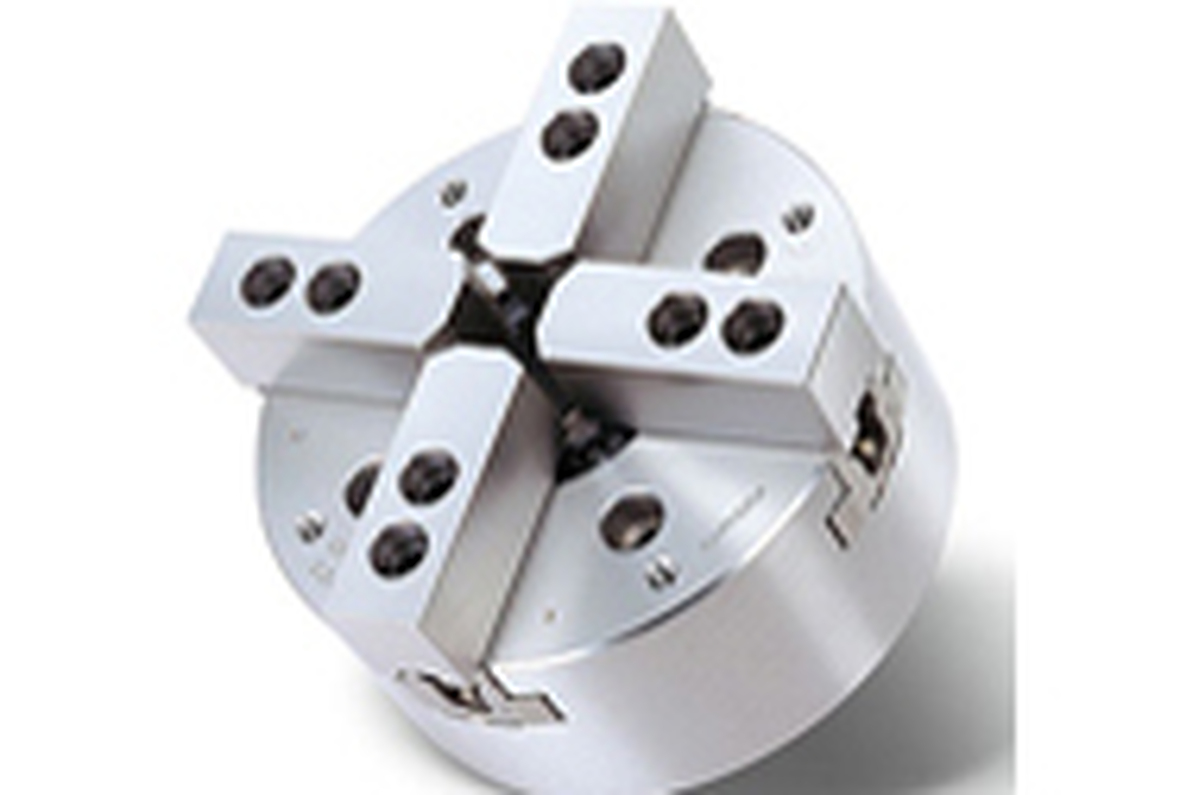

OPF系列四爪高速中空油压夹头

规格为长71×宽71×高43，材质采用淬硬钢，其增强夹紧型最大至7000N，重复定位精度0.002mm，转位4×90度，应用于线切割，电火花主轴，小型零件加工，安装需要4个M6螺钉从反面安装锁紧，有自动清洁功能等。主要技术参数：形式/规格主轴鼻端番号ABC(h6)DEE1FGHOPF-206A2-51698114082.56315––5116104.8OPF-208A2-6(A2-5)21091170106.37517235150133.4OPF-210A2-8(A2-6)254100220139.71918285190171.4OPF-212A2-8304110220139.71918––6190171.4OPF-215A2-11(A2-8)381133300196.86922336260235 形式/规格H1IJKLOPF-206PCDΦ1454-M10×1.5P456-M10×1.5P16OPF-208PCDΦ1804-M10×1.5P526-M12×1.75P18OPF-210PCDΦ2254-M12×1.75P756-M16×2P19OPF-212PCDΦ2504-M12×1.75P916-M16×2P25OPF-215PCDΦ3244-M12×1.75P117.56-M20×2.5P28 形式/规格MPN maxN minO maxO minP maxP minQRSTOPF-206202732.3529.624711-13112192OPF-208252739.135.4301014.5-1.5351420.52OPF-210302851.547.134128.5-10.54016252OPF-2123030.561.656.346128-155021282OPF-2154382.37746137-15622242.55 形式/规格UWVXY通孔直径柱塞行程单位(mm)(mm)OPF-206M55×2P372073––4512OPF-208M60×2P393095104.85216OPF-210M85×2P4340110133.47519OPF-212M100×2P5150129––9123OPF-215M130×2P6648165171.4117.523 形式/规格爪行程最高回转速最大拉力最大静压持力最大设定油压压力单位直径mmrpm(minˉ1)（KN）（KN）（mpa）OPF-2065.545001630（16）4180（41）21（2.1）OPF-2087.436002440（24）6010（59）19（1.9）OPF-2108.832003160（31）8050（79）20（2.0）OPF-21210.625004080（40）10400（102）20（2.0）OPF-21510.618005400（53）13600（134）19（1.9）形式/规格净重（kg）搭配油压缸型号夹持范围OPF-20614.2P1246Φ22～Φ169OPF-20824.5P1552Φ25～Φ210OPF-21038.1P1875Φ28～Φ254OPF-21260.5P2091Φ35～Φ304OPF-215111.5P2511Φ63～Φ381

相关产品

全国服务热线

400-1678-456

立即咨询

产品介绍

产品说明

研发、制造、销售、服务相结合的工贸一体型企业

规格为长71×宽71×高43，材质采用淬硬钢，其增强夹紧型最大至7000N，重复定位精度0.002mm，转位4×90度，应用于线切割，电火花主轴，小型零件加工，安装需要4个M6螺钉从反面安装锁紧，有自动清洁功能等。

主要技术参数：

形式/规格	主轴鼻端番号	A	B	C(h6)	D	E	E1	F	G	H
OPF-206	A2-5	169	81	140	82.563	15	––	5	116	104.8
OPF-208	A2-6(A2-5)	210	91	170	106.375	17	23	5	150	133.4
OPF-210	A2-8(A2-6)	254	100	220	139.719	18	28	5	190	171.4
OPF-212	A2-8	304	110	220	139.719	18	––	6	190	171.4
OPF-215	A2-11(A2-8)	381	133	300	196.869	22	33	6	260	235

形式/规格	H1	I	J	K	L
OPF-206	PCDΦ145	4-M10×1.5P	45	6-M10×1.5P	16
OPF-208	PCDΦ180	4-M10×1.5P	52	6-M12×1.75P	18
OPF-210	PCDΦ225	4-M12×1.75P	75	6-M16×2P	19
OPF-212	PCDΦ250	4-M12×1.75P	91	6-M16×2P	25
OPF-215	PCDΦ324	4-M12×1.75P	117.5	6-M20×2.5P	28

形式/规格	M	P	N max	N min	O max	O min	P max	P min	Q	R	S	T
OPF-206	20	27	32.35	29.6	24	7	11	-1	31	12	19	2
OPF-208	25	27	39.1	35.4	30	10	14.5	-1.5	35	14	20.5	2
OPF-210	30	28	51.5	47.1	34	12	8.5	-10.5	40	16	25	2
OPF-212	30	30.5	61.6	56.3	46	12	8	-15	50	21	28	2
OPF-215	43		82.3	77	46	13	7	-15	62	22	42.5	5

形式/规格	U	W	V	X	Y	通孔直径	柱塞行程
单位						(mm)	(mm)
OPF-206	M55×2P	37	20	73	––	45	12
OPF-208	M60×2P	39	30	95	104.8	52	16
OPF-210	M85×2P	43	40	110	133.4	75	19
OPF-212	M100×2P	51	50	129	––	91	23
OPF-215	M130×2P	66	48	165	171.4	117.5	23

形式/规格	爪行程	最高回转速	最大拉力	最大静压持力	最大设定油压压力
单位	直径mm	rpm(minˉ1)	（KN）	（KN）	（mpa）
OPF-206	5.5	4500	1630（16）	4180（41）	21（2.1）
OPF-208	7.4	3600	2440（24）	6010（59）	19（1.9）
OPF-210	8.8	3200	3160（31）	8050（79）	20（2.0）
OPF-212	10.6	2500	4080（40）	10400（102）	20（2.0）
OPF-215	10.6	1800	5400（53）	13600（134）	19（1.9）

形式/规格	净重（kg）	搭配油压缸型号	夹持范围
OPF-206	14.2	P1246	Φ22～Φ169
OPF-208	24.5	P1552	Φ25～Φ210
OPF-210	38.1	P1875	Φ28～Φ254
OPF-212	60.5	P2091	Φ35～Φ304
OPF-215	111.5	P2511	Φ63～Φ381
