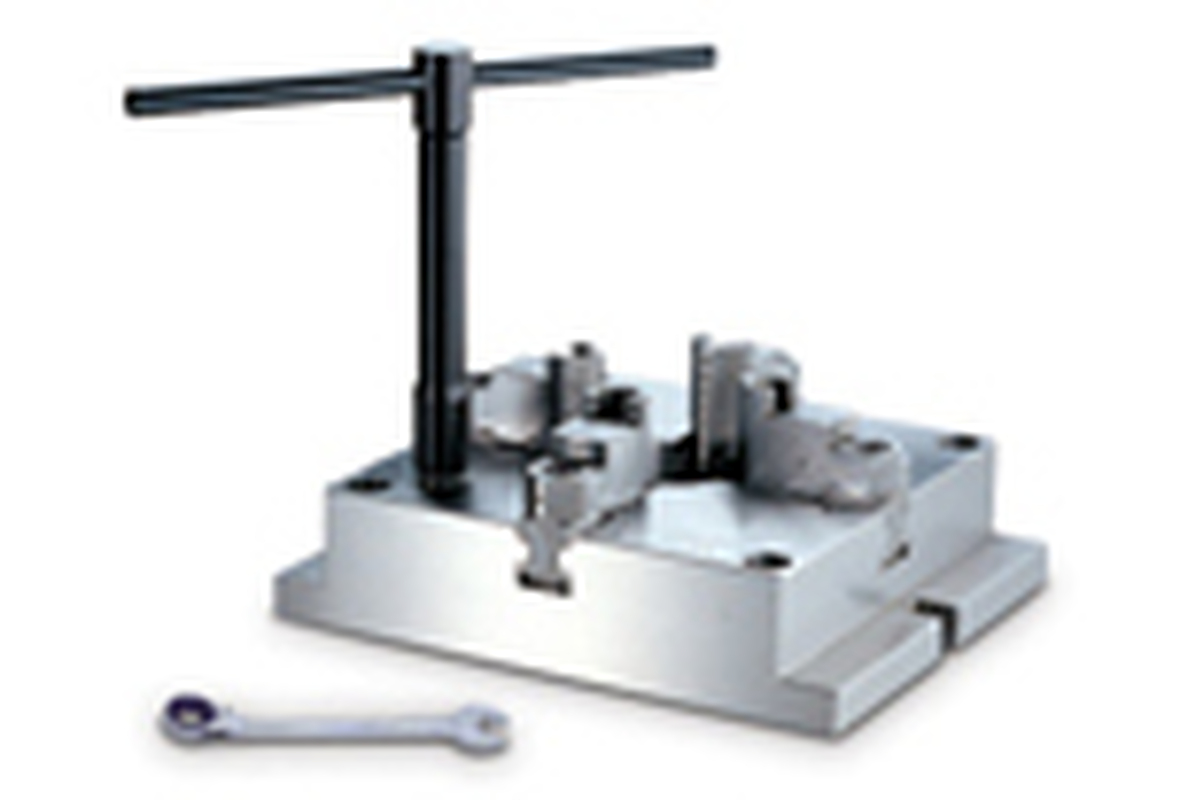

MC均为定寸研磨方式:任何相同规格之方型夹盘W,X,Y,Z各点之高度公差为0.05mm以内。MC规格均可替换生爪,作不规格形状之价格,以替代中心机大量治具,更经济、方便。硬爪重复夹持之精度公差为0.02mm以内。侧边平行校正后,硬爪夹持之平行公差为0.05mm以内。
主要技术参数:
型式/规格 | A | B | C | D | E | F | G | H | J | K | L |
MC-06 | 215 | 57 | 18 | 130 | 40 | 5.5 | 4-M10×1.5P | 68 | 26 | 39 | 14 |
MC-08 | 250 | 65 | 20 | 160 | 55 | 6 | 4-M12×1.75P | 82 | 28 | 43 | 17 |
MC-10 | 310 | 72 | 22 | 200 | 70 | 6 | 4-M14×2P | 93 | 32 | 50 | 21 |
MC-12 | 380 | 85 | 25 | 260 | 100 | 7 | 4-M16×2P | 118 | 40 | 56 | 23 |
型式/规格 | M | N | P | Q | R | S | 外经把握 | 内径把握 | 净重 |
MC-06 | 114 | 165 | 144 | 165 | 66 | 18 | Φ4~Φ128 | Φ55~Φ128 | 11.4 |
MC-08 | 174 | 200 | 174 | 200 | 83 | 18 | Φ5~Φ162 | Φ62~Φ162 | 18.6 |
MC-10 | 218 | 250 | 218 | 250 | 104 | 18 | Φ6~Φ200 | Φ72~Φ200 | 31.6 |
MC-12 | 274 | 310 | 274 | 310 | 135 | 22 | Φ10~Φ265 | Φ90~Φ265 | 56.6 |
