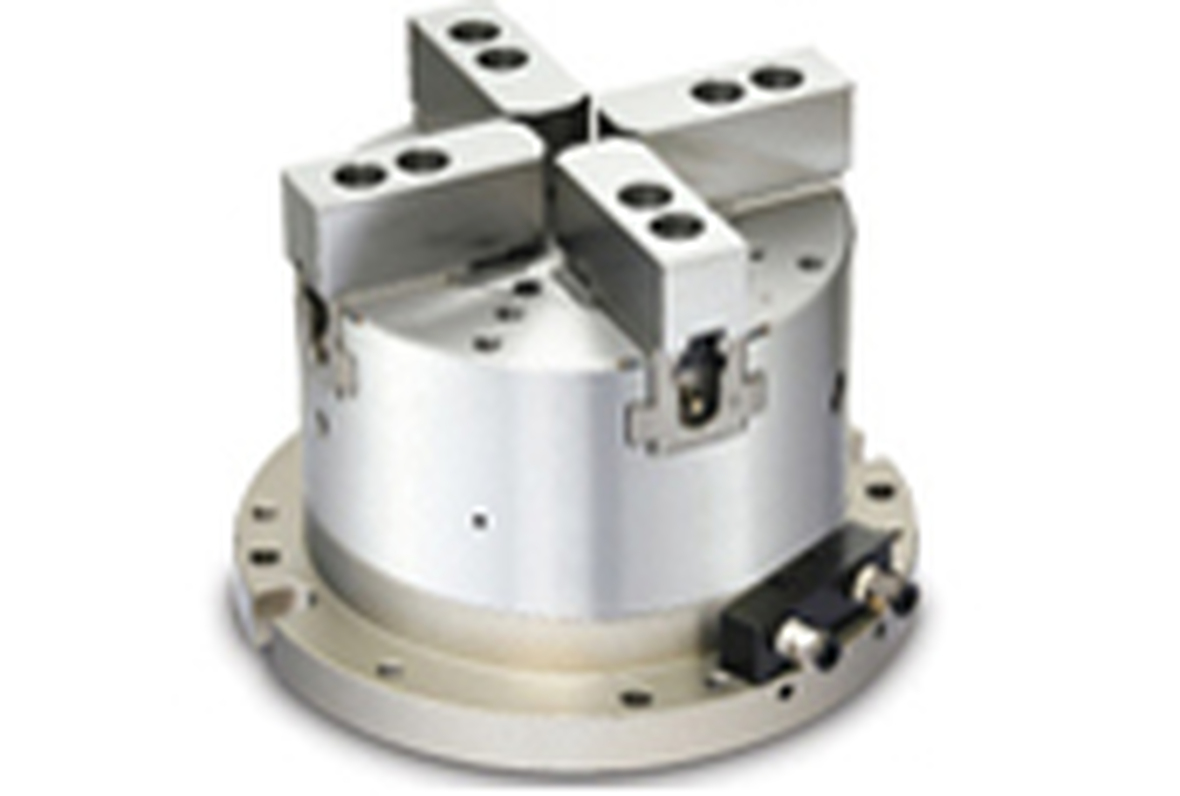

规格为直径116×高度43,材质采用淬硬钢,其增强夹紧型最大至14000N,重复定位精度0.002mm,转位4×90度,可应用于任何金属加工机械的主轴及工作台面,安装方式为用8个M6螺钉从正面安装锁紧,有自动清洁功能和防护罩等。
主要技术参数: |
型式/规格 | A | B | D | E | F | G | H | I | J | K | L | M | 柱塞行程 mm |
MA-06 | 224 | 175 | 20 | 130 | 170 | 40 | 73 | 20 | 12 | 31 | 18 | φ11 | 12 |
MA-08 | 265 | 210 | 22 | 154 | 196 | 42 | 95 | 25 | 14 | 35 | 18 | φ11 | 16 |
MA-10 | 315 | 250 | 25 | 176 | 222 | 46 | 110 | 30 | 16 | 40 | 18 | φ13 | 19 |
型式/规格 | O | P | Q | N |
MA-06 | M10×1.5P (PCDΦ202) | 4-M8×1.25P(PCDΦ124) | 4-M8×1.25P(PCDΦ156) | φ202 |
MA-08 | M10×1.5P(PCDΦ243) | 4-M10×1.5P(PCDΦ140) | 4-M10×1.5P(PCDΦ186) | φ243 |
MA-10 | M12×1.75P(PCDΦ285) | 4-M10×1.5P(PCDΦ176) | 4-M10×1.5P(PCDΦ224) | φ285 |
型式/规格 | 活塞面积 | 爪行程 (直径)mm | 空压夹持力 | 夹持范围 | |||
A | B | ||||||
推力侧 | 拉力侧 | 推力侧 | 拉力侧 | ||||
MA-06 | 127 | 108 | 122 | 117 | 5.5 | 4000(39.2) | φ25~φ175 |
MA-08 | 184 | 157 | 176 | 169 | 7.4 | 5500(53.9) | φ30~φ210 |
MA-10 | 270 | 239 | 254 | 241 | 8.8 | 8400(82.3) | φ35~φ250 |
