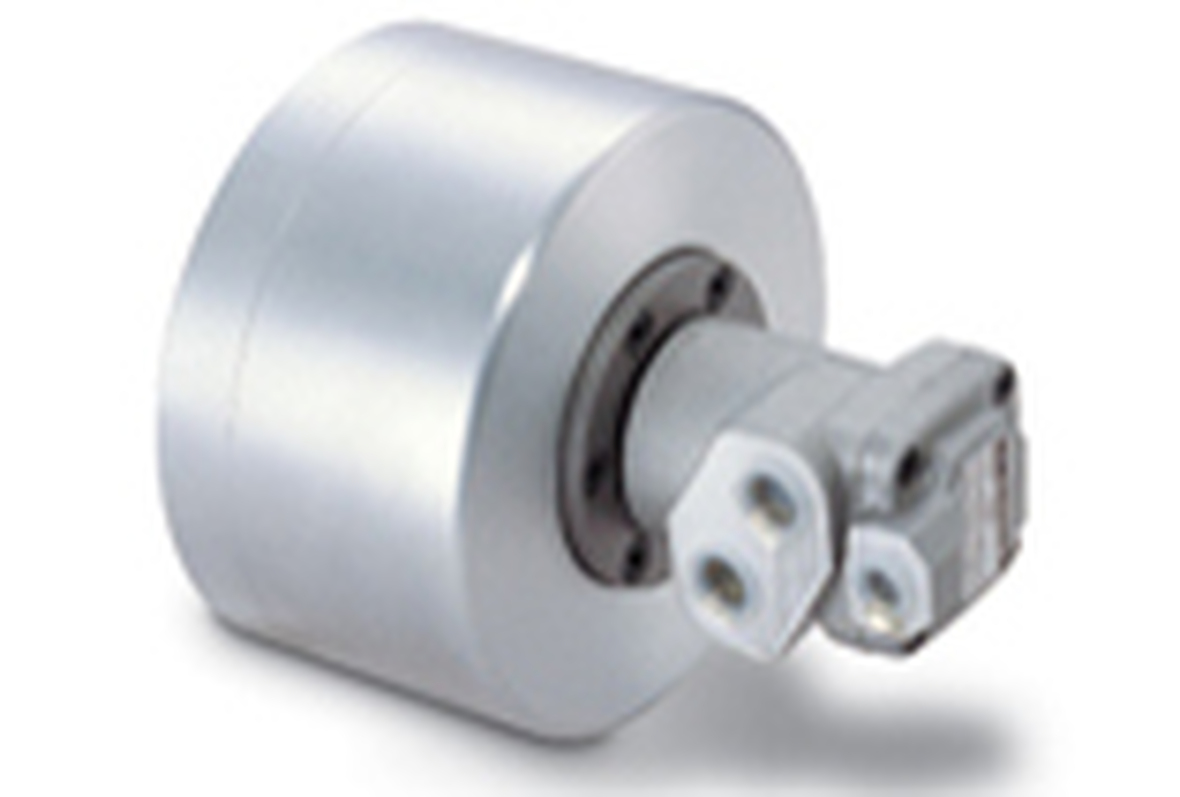

小型化,重量轻:铝合金的外型构造,重量比传统回转缸径,形体结构小型化,在高速回转时,可保持性能的稳定及减轻机械负担。
主要技术参数:
型式/规格 | A | B | C | D | E(h7) | F | G(h8) | H | J | K |
L0815 | 80 | 15 | 112 | 90 | 65 | 25 | – | M16×2P | 30 | 176 |
L1020 | 100 | 20 | 135 | 100 | 80 | 30 | – | M20×2.5P | 35 | 191 |
L1225 | 125 | 25 | 160 | 130 | 110 | 35 | – | M24×3P | 44 | 198 |
L1530 | 150 | 30 | 190 | 130 | 110 | 45 | 31 | M30×3.5P | 45 | 207 |
L2035 | 200 | 35 | 245 | 145 | 120 | 55 | 37 | M36×4P | 60 | 232 |
型式/规格 | L | M | N | P max | P min | Q | R | T |
L0815 | 102 | 74 | 119 | 45 | 30 | 6-M8×1.25P×16L | 164 | 2-PT3/8 |
L1020 | 102 | 89 | 134 | 45 | 25 | 6-M10×1.5P×20L | 179 | 2-PT3/8 |
L1225 | 102 | 96 | 141 | 50 | 25 | 12-M12×1.75P×20L | 186 | 2-PT3/8 |
L1530 | 102 | 105 | 150 | 55 | 25 | 12-M12×1.75P×24L | 195 | 2-PT3/8 |
L2035 | 102 | 130 | 175 | 70 | 35 | 12-M16×2P×30L | 220 | 2-PT1/2 |
型式/规格 | 活塞行程mm | 最高回转速 rpm(minˉ1) | GD2 | 最大推力 | 流量 l/min |
L0815 | 15 | 6000 | 0.01 | 1500(14.7) | 0.8 |
L1020 | 20 | 5500 | 0.04 | 2700(26.5) | 0.8 |
L1225 | 25 | 5500 | 0.08 | 4200(41) | 0.8 |
L1530 | 30 | 4000 | 0.18 | 6200(60.7) | 0.8 |
L2035 | 35 | 4000 | 0.38 | 11100(108.8) | 0.8 |
型式/规格 | 最高使用压力 | 活塞面积 | 净重 | |
推力侧 | 拉力侧 | |||
L0815 | 35(3.4) | 48 | 43 | 3.4 |
L1020 | 40(3.9) | 75 | 68 | 5 |
L1225 | 40(3.9) | 119 | 110 | 6.8 |
L1530 | 40(3.9) | 173 | 157 | 9.9 |
L2035 | 40(3.9) | 310 | 286 | 19.1 |
