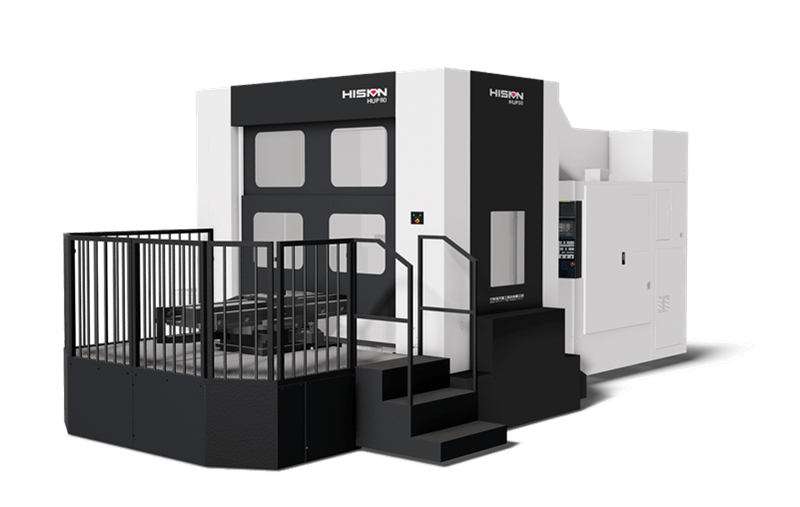

HUP系列 卧式加工中心
规格覆盖HUP80/100/125/160/D大功率、大扭矩全齿轮箱结构主轴高精度、大承载工作台安全、便利、高效的双交换工作台稳定可靠的刀具交换系统HUP系列高刚性滚柱导轨卧式加工中心,融入了国际先进的设计理念,T型床身,正挂箱布局,三轴高刚性滚柱导轨实现高精度、高效加工的完 美融合。适合各种箱体类零件的粗、精加工。X轴行程:2500 mmY轴行程:1850 mmZ轴行程:1500 mm最大切削速度X/Y/Z:5/5/5 m/min快速移动速度X/Y/Z:10/10/10 m/min主轴最高转速:2500 rpm大功率、大扭矩全齿轮箱结构主轴大直径主轴由大跨度精密轴承支撑,可获得极高的精度和刚性,可选大直径W轴主轴箱,在接近工件时减少了原有刀具长度,有效提高切削刚性。床身结构厚重机床主体结构为T型床身,正挂箱布局,床身内部布置加强筋,使床身结构厚重,具有更好的加工刚性。便利的双交换工作台交换工作台站设有工件装夹专用开放式平台,更加方便大型工件的装夹,确保工件装夹得便利和操作者的安全。可靠的刀具交换系统刀库可以对重型刀具进行稳定和准确的刀具交换,刀库外围全封闭护罩可以使操作人员安心的进行刀具交换和装卸。
查看详情 →

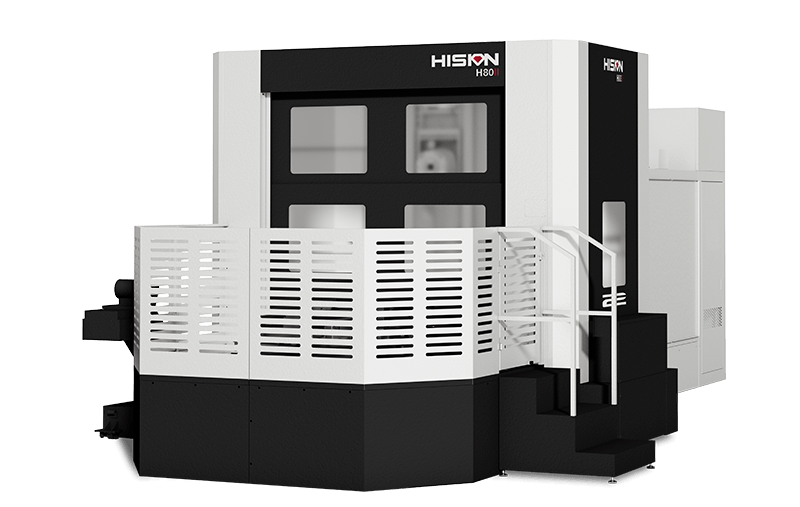

HⅡ系列 卧式加工中心
规格覆盖63/80/100/125/160/D大功率,大扭矩全齿轮箱结构主轴高精度、大承载工作台安全、便利、高效的双交换工作台出色的排屑能力稳定可靠的刀具交换系统HⅡ系列重切削高刚性矩形导轨卧式加工中心,是融入了国际先进的设计理念,更加适合大型零部件的重切削加工的机床结构,采用超宽的导轨结构,以广阔的加工范围而著称。产品适用领域:汽车、石油、电力、机车、塑料机械、工程机械等行业的机械加工。X轴行程:1270 mmY轴行程:1000 mmZ轴行程:920 mm最大切削速度X/Y/Z:6/6/6 m/min快速移动速度X/Y/Z:18/18/18 m/min主轴最高转速:4500 rpm大直径主轴大直径主轴由大跨度精密轴承支撑,可获得极高的精度和刚性,主轴端面采用无管喷嘴设计,消除切屑的堆积,有利于工件的加工。结构厚重机床主体结构为T型床身,正挂箱布局,床身内部布置M型加强筋,使床身结构厚重。导轨采用淬硬磨削矩型导轨支撑结构,从而使机床具有更好的加工刚性。高精度、大承载工作台数控转台采用专用的转台轴承,更大的支撑内径,最 大程度上减少加工时产生的振动。工作台夹紧采用多点定位结构,在提高定位精度的同时有效减少了工作台的变形。可靠的刀库交换系统刀库可以对重型刀具进行稳定和准确的刀具交换,刀库外围全封闭护罩可以使操作人员安心的进行刀具交换和装卸。
查看详情 →

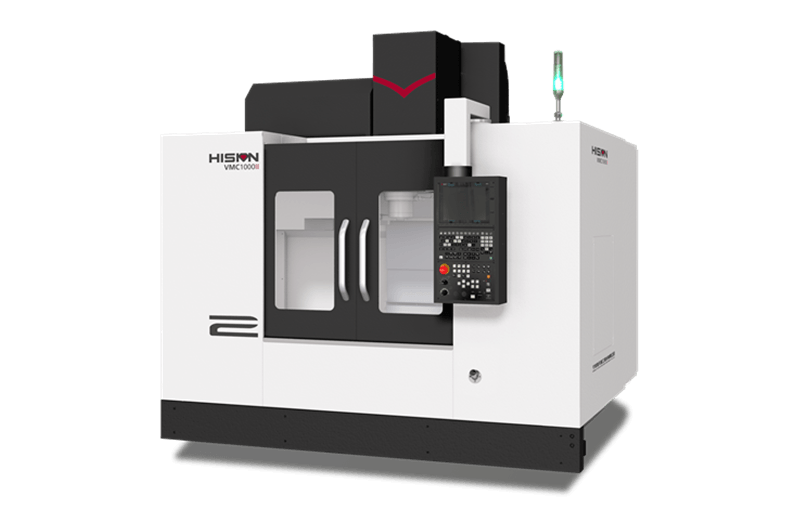

VMCⅡ系列 立式加工中心
VMCⅡ系列为A字形单立柱固定,工作台移动结构,基础部件高刚性,移动部件轻量化,充分贴合了用户的需求。能在一次装夹下完成铣削、镗削、钻削、攻丝等工序。标配8000rpm皮带式主轴,采用1.5:1的减速使扭矩提升50%,适用于通用机械、汽车、纺织机械等行业中小型机械零件的高速精密加工。高刚性机床床身和主体结构采用灰铸铁铸造形式,具有良好的刚性和吸震性。床身内部布置加强筋,床身结构厚重。高稳定性横向滑台及工作台均为灰铸铁铸造。横向滑台采用超大跨距的结构设计,有效增加机床稳定性。高抗震性立柱采用人字型结构,底面通过刮研配合固定在床身上。立柱内部采用“米”字筋加强结构,其刚度和抗震性好,底部设计成“A”字型结构,有效得增加了立柱的刚性,减少因主轴箱导致的前倾。高动态响应三轴采用交流伺服电机,无齿隙弹性联轴器与丝杠直联,直接带动滚珠丝杠旋转,实现各轴的往复运动,动态响应快。
查看详情 →
G550T 5轴联动通用车铣复合加工中心
X 轴 / Y 轴 / Z 轴上的行程 (mm):800/1020/970X 轴 / Y 轴 / Z 轴上的最大速度 (m/min):65/50/80干涉直径(mm):900根据 VDI 2852 [s] 相对于转速的换刀时间 t1 (rpm):3.0X 轴 / Y 轴 / Z 轴上的定位精度 (mm):0.006工作台直径(mm):770工作台负载带/不带托盘交换器 (kg):750/600B 轴最大转速(rpm):800总重量(kg):24800单刀盘 HSK-A/T63 的刀具长度(mm):465双刀盘 HSK-A/T63的刀具长度(底部/顶部/上方两个) (mm):465/280/700
查看详情 →
G350T 5轴联动通用车铣复合加工中心
X 轴 / Y 轴 / Z 轴上的行程 (mm):600/855/750X 轴 / Y 轴 / Z 轴上的最大速度 (m/min):70/45/90干涉直径(mm):620根据 VDI 2852 [s] 相对于转速的换刀时间 t1 (rpm):2.7X 轴 / Y 轴 / Z 轴上的定位精度 (mm):0.006工作台直径(mm):570工作台负载带/不带托盘交换器 (kg):270/350B 轴最大转速(rpm):1,200总重量(kg):15,500单刀盘 HSK-A/T63 的刀具长度(mm):365双刀盘 HSK-A/T63的刀具长度(底部/顶部/上方两个) (mm):365/180/550
查看详情 →
龙门式立卧复合机床 GAB2240
立轴部分三 轴 行 程:4000×2200×1000mm卧轴部分:Y2:1400/Z2:850/W:600转台尺寸:2000×2000mm转台最大回转空间:Φ2200转台最大承重:10000KG立 轴 转 速: 6000r/min卧 轴 转 速: 6000r/min数 控 系 统: 发那科M5/Dtan R5
