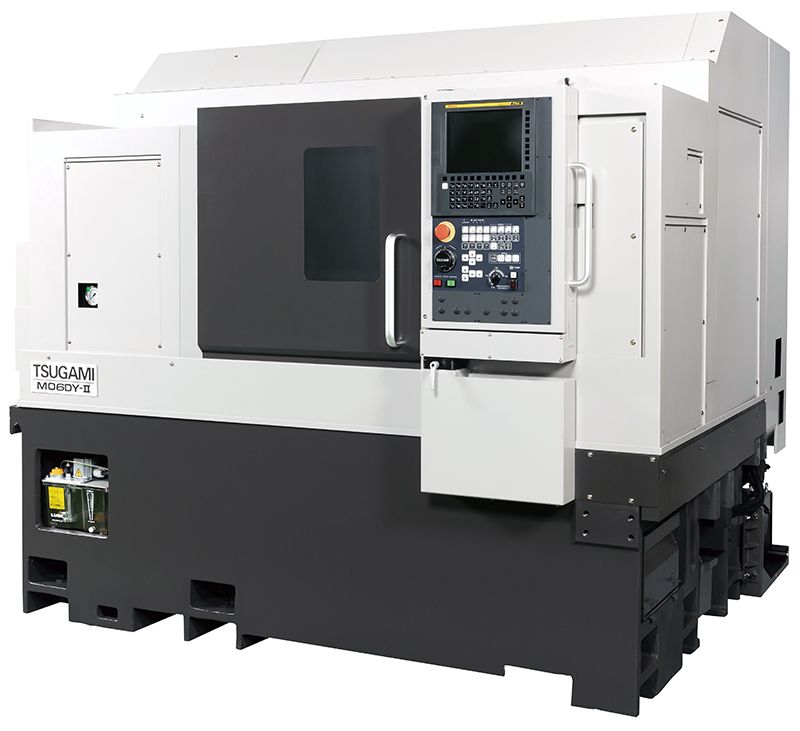

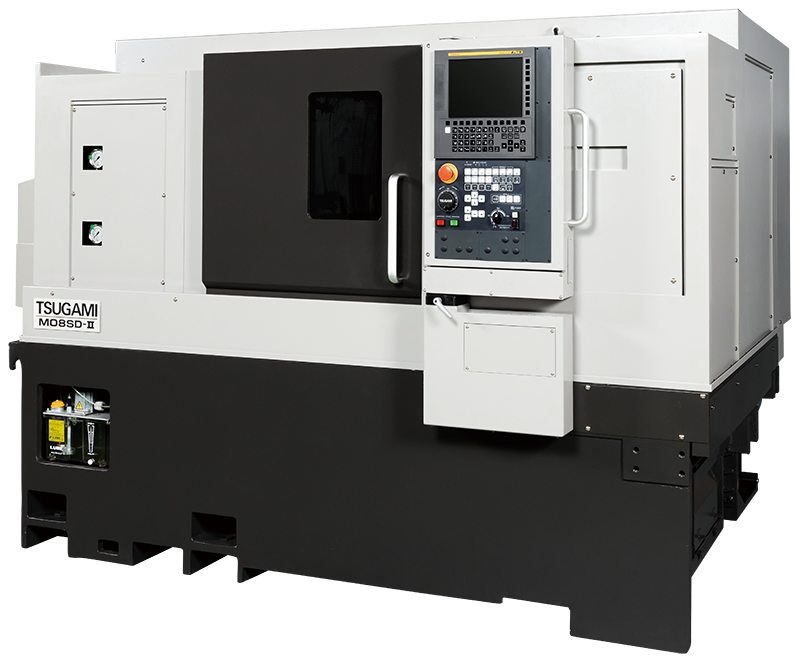

特征・ 12面刀塔各刀位均可安装动力头（选配）・ 在车、钻、镗的基础上，也可进行侧铣等・ MANUAL GUIDE i对话型编程软件，可供选配机床参数M06D-IIM08D-IIM06SD-IIM08SD-II最大加工直径φ260/φ51(棒材)mmφ280/φ65(棒材)mmφ260/φ51(棒材)mmφ280/φ65(棒材)mm主轴转速200～4,500min-1200～4,500min-1背轴转速—200～4,500min-1刀塔面数12面刀塔12面刀塔快移速度X:24m/min Z:27m/minX:24m/min Z:27m/min A:30m/min主轴电机7.5/11kW7.5/11kW长×宽×高2,330×1,850×1,750mm2,470×1,850×1,750mm机器重量4,700kg5,300kg

特征・ 轴加工用超长行程・ 切削能力，实现高生产性・ Manual guide 0i对话型编程软件，可供选配・ 异常负荷检出退刀功能，可减轻干涉时对机器产生的影响・ 调试过程中的干涉防止功能，使安装调试更放心・ 热变位补正功能，实现高精度加工机床参数M08JL5-IIM08JL8-II最大加工直径φ280/φ65(棒材)mm主轴转速200～4,000min-1刀塔面数8面刀塔快移速度X:24m/min Z:27m/min主轴电机9/11kW长×宽×高1970×1,778×1,600mm2,310×1,818×1,690mm机器重量3,430kg4,000kg

特征・ 超高性价比・ 切削能力，实现高生产性・ TURN MATE i对话型编程软件，可供选配・ 异常负荷检出退刀功能，可减轻干涉时对机器产生的影响・ 调试过程中的干涉防止功能，使安装调试更放心・ 热变位补正功能，实现高精度加工机床参数M06J-IIM08J-II最大加工直径φ260/φ51(棒材)mmφ280/φ65(棒材)mm主轴转速200～4,500min-1200～4,000min-1刀塔面数8面刀塔快移速度X:24m/min Z:27m/min主轴电机5.5/7.5kW9/11kW长×宽×高1,690×1,673×1,600mm机器重量3,300kg3,300kg

特征・ 长×宽：1,165mm×1,560mm,节省占地面积・ 超高性价比・ Manual guide 0i对话型编程软件，可供选配・ 异常负荷检出退刀功能，可减轻干涉时对机器产生的影响・ 调试过程中的干涉防止功能，使安装调试更放心・ 热变位补正功能，实现高精度加工机床参数M06JC-Ⅱ最大加工直径φ220/φ42(棒材)mm主轴转速200～4,500min-1刀塔面数8面刀塔快移速度X、Z:24m/min主轴电机5.5/7.5kW长×宽×高1,165×1,560×1,650mm机器重量2,380kg

重要特征»ZOLLER myTouch 操作技术 »pilot 1 mT«»符合人体工学的操作元件»始终使用品牌产品»设计合理且与车间兼容»薄膜键盘»可根据您的生产情况灵活定制»Autofocus和ROD编码器（可选） 技术规格»smile 400« »smile 400/RA 100« »smile 600« »smile 600/RA 100«»测量范围Z    测量范围X   直径     卡规直径400 mm/15.7英寸      400 mm/ 15.7英寸       600 mm/ 23.6英寸      600 mm/ 23.6英寸210 mm/ 8.3英寸       160 mm/ 6.2英寸         210 mm/ 8.3英寸       160 mm/ 6.2英寸420 mm/ 16.5英寸      320 mm/ 12.6英寸      420 mm/ 16.5英寸      320 mm/ 12.6英寸                                   100 mm/ 3.9英寸        100 mm/ 3.9英寸注：在使用换径套和刀架的情况下，实际测量范围可能小于上述测量范围。 在选择"卡规"时，刀具最大直径X会减小。 软件»pilot 1.0«»功能多样，操作简便»用于手动刀具预调和测量设备»测量、刀具预调和切削刀具检验的最重要功能»简单的基本刀具管理，可保存标称值和公差»o通过标签、列表或电子方式将数据输出到数控机床 软件»pilot 3.0«»可根据任何要求快速而简单地配置»用于手动和数控驱动的刀具预调和测量设备»可满足小批量和大批量生产的要求»可对各类切削刀具进行方便和快速的预调、测量、检验和管理»通过将机床连接到外部系统来进行数据通信»模块化配置，可实现最 佳的灵活性»立式刀具预调和测量设备 smile

VIONiC系列是雷尼绍的超高精度、一体化数字增量式光栅，适用于线性和旋转应用。VIONiC将所有必需的细分和数字信号处理功能组合封装在读数头内，其电子细分误差 (SDE) 低至 <±10 nm，分辨率低至2.5 nm。VIONiC读数头系列具有两种型号，分别为VIONiC和VIONiCplus™，二者均可提供多种配置，旨在优化您的运动控制系统的速度和性能。可选的高 级诊断工具 (ADT) 可通过直观的软件界面提供全 面的反馈。高 级诊断工具可帮助完成查错和维修，还可以协助在安装条件较为苛刻时优化系统设置。

GREAT系列专为解决大尺寸工件测量设计，结构设计具有很高 动态性和稳定性。满足汽车制造、大型模具及大型精密零部件 测量和品质验证需求。整体式花岗岩工作台，使其具有刚性好、承载能力强、工件放置 开阔、装卸便捷的特点;主导轨采用加长设计以增大导向空气轴 承的跨距，大幅提高了主导轨的导向精度;

FLY系列移动桥式E坐标测量机具备简洁、快速、高效等特点。能够 快速有效的完成任何测量任务和检测任务。通过配置各种描和触发测头，满足了多种计量需要。 经典的结构设计移动桥式结构,整体式工作台，使其具 有承载能力强、工件放置空间宽阔、装卸便捷的特点；花岗岩生产商联合开发的新式花岗岩导轨加工检 验工艺，将花岗岩导轨的加工精度提高到新的等级；

GMU-800高刚性五轴联动加工中心技术规格名称单位GMU-800GMU-800evoGMU-800avi系统（控制单元)SIEMENS-840DSIEMENS840D/HEIDENHAIN-iTNC640HEIDENHAIN-iTNC640X/Y/Z轴行程mm850/950/550850/950/550850/950/550A/C轴行程度±120/360±120/360±120/360主轴端面至工作台距离(A轴位于0度位置时)mm180-730180-730180-730工作台尺寸MmΦ800Φ800Φ800最大承重kg600800800主轴主轴(标配)主轴最高转速/锥柄rpm15000HSK-A6320000HSK-A6312000HSK-A63主轴功率(S1/S6-40%)KW18/2229/3615.5/21.7扭矩(S1/S6-40%)N.m57/7069.9/87.585/119进给系统X/Y/Z轴快速位移m/min40/40/40-32/32/3240/40/40-32/32/3220/20/20最大切削进给率m/min202010A/C轴快进速度rpm20/3020/3020/30定位精度/重复定位精度(GB17421.22000)X/Ymm0.008/0.0060.007/0.0040.007/0.004Zmm0.007/0.0050.006/0.0040.006/0.004A/CARCSEC12/610/510/5自动换刀系统刀具数Pcs26T/32T/48T26T/32T/48T26T/32T/48T换刀时间(刀-刀)sec12s12s12s刀具最大长度mm300300300刀具最大直径/相邻无刀mmΦ80/Φ120Φ80/Φ120Φ80/Φ120刀具最大重量kg888机床尺寸机床总高mm350035003500占地面积（长X宽)mm²4800×39004800×39004800×3900机床净重kg170001700017000电力需求kw607060

GMU750五轴联动加工中心产品介绍GMU750/700D秉承定梁龙门结构的强大刚性、搭载埃弗米自主研发机械传动转台技术，结合埃弗米齿轮消隙及转台扭转阻尼机构，A轴扭矩3150N.m,C轴1295N.m,最大承重：600kg,具有高刚性、高精度、高稳定性。GMU-700/700D主要用户为模具、汽车零件，设计时通过FEA进行动力学优化，配合埃弗米自主研发的HSK-A63主轴，采用*的轴心冷却和环向喷射技术，有效控制轴心热伸长，转速达到业内高水平20000RPM，冷机到热机0.015MM,暖机后长时间工作轴心稳定在0.001MM。GMU-630高精度五轴联动加工中心技术规格名称单位GMU-630系统（控制单元)SIEMENS-840DX/Y/Z轴行程mm700/1180/550A/C轴行程度±120/360主轴端面至工作台距离(A轴位于0度位置时)mm150-730（此值为机械主轴电主轴会有不同）工作台尺寸MmΦ630最大承重kg500主轴主轴(标配)主轴最高转速/锥柄rpm15000HSK-A63主轴功率(S1/S6-40%)KW20/28扭矩(S1/S6-40%)N.m58/81.2进给系统X/Y/Z轴快速位移m/min36/36/30最大切削进给率m/min20加速度m/s20.8A/C轴快进速度rpm/min20/30额定扭矩A/CN.m2080/1400静止扫矩A/CN.m3625/1770刹车扭矩A/CN.m5000/3500定位精度(GB17421.22000)X/Y/Zmm0.008/0.008/0.008A/CARCSEC（12/12）重复定位精度(GB17421.22000)X/Y/Zmm0.004/0.004/0.004A/CARCSEC（6/6）自动换刀系统刀具数Pcs24T换刀时间(刀-刀)sec2.5S刀具最大长度mm300刀具最大直径/相邻无刀mmΦ60/Φ120刀具最大重量kg8机床尺寸机床总高mm3700占地面积（长X宽)mm²3400×3000机床净重kg13000电力需求kw50
