特征・ 棒料批量加工高精复杂零件・ 标配最高转速20,000min-1的刀具主轴、实现高效加工 ・ 利用刀具主轴和40支刀具的刀库，对应多刀具的复合加工 ・ 配备双面拘束刀座（CAPTO C4），对应重切削机床参数B038M最大加工直径φ38mm主轴转速200～7,000min-1背轴转速200～7,000min-1最大刀具数量52PCS主轴电机5.5/3.7kW背轴电机5.5/3.7kW长×宽×高2,930×2,000×2,160mm机器重量7,100kg

1.主要技术规格参数整机性能设备型号单位GC630机身主机尺寸(长/宽/高)mm2220*1720*2220设备总重量kg2850±50工作台工作台尺寸（宽×长）mm890*660液槽尺寸（宽×长）mm1000*750行程X轴行程mm500Y轴行程mm630Z轴行程mm250加工能力切割厚度（电动可调）mm300切割锥度/工件厚度±6°/80工作台最大承重kg600±50加工精度定位精度X/Ymm≤0.015/300mm重复定位精度X/Ymm≤0.008/300mm多刀切割精度mm10mm的四方高40mm,±0.005表面粗糙度umRa≤0.8加工效率最大切割效率mm2∕min≥250常用切割效率mm2∕min≥150最大加工电流A≥8加工电源空载电压V100消耗功率KW≤2.0走丝系统电极丝直径mm∅0.12- ∅0.2丝筒走丝速度变频调速紧丝方式双向自动紧丝走丝速度m/s3-12工作槽过滤精度um＜10（可选配5微米）过滤方式高压过滤方式工作液水基切割液环境和电电力380V±10%/50/60Hz/2kVA温度温度5-40℃/湿度40-80%气压kpa86-106kpa     2.主要零部件配置表机床序号名　称说　明品牌/产地选配机身部分1床身树脂砂铸造中国2Ｘ/Ｙ轴丝杠精密滚珠丝杠NMC C2级或南工艺台湾上银或PMI3Ｘ/Ｙ轴导轨精密直线导轨PMI台湾上银或THK4注油泵电脑自动中国5导轮加厚宝石导轮益昌/协业6导丝嘴钻石材料中国7换向开关-昌德8过滤系统高压过滤方式中国电源部分9电源控制柜高性能控制电源中国10工业控制计算机无风扇双核CPU(4线程)中国11工业显示屏-戴尔12伺服电机-松 下13驱动器-松 下14变频器-台湾士林15接触器-正泰西门子16继电器-正泰西门子17开关-中国18电容红宝石/尼吉康

新型 HF：第二代设备生产率更高且更精确HF 系列的 5 轴加工中心为现代化生产流程的高要求提供了最佳装备。借助 5 面加工和 5 轴联动加工，您只需一台机床即可解决许多任务。生产力高，灵活性强，易于使用和维护，可选择托盘交换或单工作台直接上下料HF 系列第二代通过众多优化令人信服，包括性能更高的新工作单元和 HELLER 零主轴系统的优势，可降低生命周期成本。此外，可选择Z轴双丝杠，实现更大的通用性。结合成熟的 HELLER 基因、精确性和可靠性，我们保证对您的工件进行更高效、更精确和更灵活的加工。设备要点HF 系列 5 轴加工中心概览卧式 5 轴加工中心，配备托盘交换装置或单工作台直接上下料通用加工中心工件翻转实现第5轴             带支撑轴承的旋转数控转台和带高动态扭矩驱动的 AB 运动轴作为标配铣削-车削: 铣削和车削的组合 (HF 5500 的选项)3 个装备包: POWER、SPEED 和 PRO由于快速数控换刀装置和装备包 SPEED 和 PRO 中的最高轴速度（可选），缩短了屑到屑时间性能优化的五轴加工：联动（可选）和定位旋转轴配备 HSK-A 63 或 HSK-A 100 的工作单元Z轴龙门驱动（可选）卧式主轴优化落屑缩短辅助时间，可实现更高生产率舒适的通达性，方便操作和维护主操作面板采用总控台设计具有 24 英寸的多点触摸屏和 HELLER 操作界面可通过工件或托盘自动化设备轻松实现自动化配备托盘交换装置的机床是批量生产的理想之选单工作台上下料的机床，是多品种小批量生产的理想解决方案

Robodrill α-DiA Series项 目robodrill α-D14LiB / robodrill α-D21LiB机械部标准规格容量X轴方向移动量（工作台左右）700mmY轴方向移动量（滑鞍前后）400mmZ轴方向移动量（主轴头上下）330mm从工作台上部到主轴端面的距离150-480mm(没有指定高立柱时）工作台作业面的大小（X轴方向xY轴方向）850x410mm工件容许重量300kg（均一承重）作业面的形状T槽 公称14x间隔125mmx3个主轴转速100-10,000min-1主轴端（公称号）7/24锥度 No.30（带有鼓风机）进给速度快进速度48m/min(XYZ轴）切削进给速度1-30,000mm/min刀具更换装置刀具更换方式转塔式刀具形式JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度)刀具收放数21刀位：机床为α-D21SiB/D21MiB/D21LiB时14刀位：机床为α-D14SiB/D14MiB/D14LiB时刀具最大直径80mm刀具最大长度250mm (存在规格差异）刀具选择方式随机就近刀具最大重量2kg/把（总重23kg)/3kg/把（总重33kg）：α-D21SiB/D21MiB/D21LiB时2kg/把（总重15kg)/3kg/把（总重22kg）：α-D14SiB/D14MiB/D14LiB时刀具更换时间（刀具至刀具）1.4秒：α-D21SiB/D21MiB/D21LiB（2kg/个之情形）1.6秒：α-D14SiB/D14MiB/D14LiB（2kg/个之情形）电动机主轴电动机11.0kw（1分额定）/3.7kw（连续额定）精度轴双向定位精确度0.006-0.020mm轴双向定位反复性<0.004mm声压水平70dB以下控制装置FANUC Series 31i-B所需动力源电源AC200V ~ AC220V +10 ~ -15%三相50/60Hz ±1Hz万10kVA气压源0.35~0.55MPα (建议使用0.5MPα)(但为计示力)0.15m3/min(大气压下流量)机床尺寸机床高度2,236±10mm(没有指定高立柱时)占地面积2,165 X 2,040mm机床重量约2,100KGRobodrill是BT30小型加工中心单在中国就有突破50,000台服务于机械、汽车零部件、IT精密零件、精密模具、模型等各个行业，加工领域也根据客户的要求不断扩大。其与智能机器人融合的机床上下料系统，集高效生产、稳定运行、节约空间等优势于一体，更是发那科强大系统集成实力的体现。

机床的性能、主要用途和适用范围FRY745 型金刚石砂线切割机，是本公司小型金刚石线切割机之一的非标型号机床。 本机床使用金刚石线做循环走丝运动，弩形线架结构使金刚石线运行平稳不抖丝， 高精度旋转工作台，并配有金刚石线弯曲度检测装置，保持恒张力切割。机床主体部件 均采用传统铸件，经人工时效处理，人工铲刮修整，确保机床长期不变形。机械部分采 用半自动加油泵，拖板采用精密导轨，精密滚珠丝杆传动，提高机床精度，主要部件采 用进口精密轴承。自主研发的金刚石线切割专用智能控制系统，PLC 触摸屏操作，环保 外壳护罩。本机具有自动上丝、高速切割、切面表面质量像磨床效果、安全高效、操作 简单等优点。本款 C 型金刚石线切割机主要用于脆性材料切片加工。本机床属于物理加工方式，广泛用于各类导电、半导电和不导电的脆性材料的切割 加工，如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材 料、稀土材料、光学材料、 自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻 璃、翡翠玉石玛瑙等等，只要硬度小于金刚石（莫氏硬度十）的脆性材料均在切割加工 范围内。 机床的特点：  1. C 型设计本款金刚石线切割机优选采用 C 型悬臂式结构，人机接近性好，顶盖和切割台前面、 侧面的门可以打开，可切割比切割工作台稍大尺寸，克服了其他结构对毛坯材料尺寸限制等缺点。  2. 主体采用传统铸件机床的稳定性好，是机床精度的保障。床身与主体部件均采用传统铸件浇铸，加厚 床身，经人工时效处理，人工铲刮修整，确保机床的刚性和精度的长期稳定，稳定性高于钢结构和铝合金结构的机床。  3. 升级弩形线架线架升级为弩形线架结构，张力更大，使切割过程中不需用辅助紧丝措施，金刚石 线运行平稳不抖丝，始终保持恒张力状态，提升加工质量。此结构使机床结构更紧凑， 金刚石线运行路线更短，提高了金刚石线的利用率，同时延长了金刚石线使用寿命。加长加大的丝筒，能容下更多金刚石线，延长了切割时长减少换线次数。4. 能耗低本机床有丝筒、X 轴、Y 轴、旋转轴和水泵 5 个电机，总功率不足 2KW,消耗功率在1.5KW 以内，其他工具机床动则十几 KW 的消耗。5. 切割速度快它比同类数控机床切割速度更快。（根据材料的硬脆度具体情况，切割速度可调整上限。）6. 更智能、易操作专门针对脆性材料设计的切割控制系统，更智能，使操作更简单更易学。本机的控 制系统采用嵌入式控制系统，是标准的工业电脑，比传统个人电脑更具备高可靠性，抗 干扰能力强，功能强大，能适应于恶劣的工业环境。控制系统程序由我公司自主开发， 集成了新的切割算法，在切割过程中 CPU 根据切割材料的形状和实时位移实时计算进 给量，我们的切割参数只需设置切割效率（单位：平方毫米每小时）这一参数，在加工 过程中可随时调整切割速度，控制系统会自动调整进给速度。加倍易学，比传统的控制系统只能设置切割速度（单位：毫米每秒）更科学，更人性化。今科微切控制系统会根据市场进步不间断升级，越来越智能，傻瓜式操作方法，不需要操作人员有一定数控操作基础，只要能识字就能很快学会操作。7.  一体化设计机床电柜一体化设计，节省占地面积。8. 增加故障报警自诊断功能 这款 C 型金刚石线切割机控制系统附加的智能功能：故障报警自诊断功能，帮助客户轻松解决使用过程中遇到问题。 9. 工作台加装顶盖设计工作台封闭设计，减少环境污染，保持场地清洁。在保证不影响上下装夹材料的便 利性的前提下，解决切割液不外溅，使雾化的切削液在设备内循环利用，在有效节省切削液的同时，让您的工作环境更干净，更舒适。        技术参数机床参数单线金刚石线切割机，全自动金刚石线切割机，立式金刚石线切割 机床类型机，走丝金刚石线切割机，一体式金刚石线切割机，落地式金刚石线切割机，切片用金刚石线切割机，C 型金刚石线切割机，小型金刚石线切割机产品定位经济型商用、家用、实验室用机床型号FRY745工作台行程 X×Y450×550mm  线架间距400mm切割线条数1张丝机构弩形张丝金刚石线直径0.65~0.8mm切片厚度最小小于 2mm（直径为 200mm 时）辅助功能紧丝装置加工件重量范围≤200kg走丝速度最大 30m/s张力波动50g切割方式竖切、桥架。外形尺寸长宽高 1400×1000×1800mm （约）公司持续更新中    消耗品电镀金刚石线配件导线轮 易损件  易损件明细导轮轴承 其它参数 显示屏中文显示 PLC 触摸显示屏机床消耗总功率1.6kW产品重量1200kg电源电压单相 AC220V压缩空气压力0.7MPa油水分离器自动排水张力0.3Mpa~0.4Mpa环境参数工作温度：12-30℃ , 工作湿度：20-60%

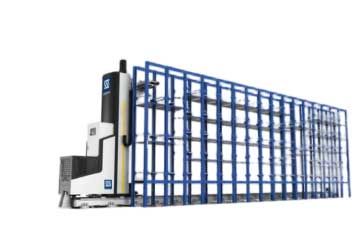

HIGHLIGHTS 技术特征手动或自动型上下料站点、堆垛机型RGV与定制工业软件组合，实现RFID物料追溯和智能调度管控APPLICATION 适用场景中小型零件多品种小批量机加自动化组线（适配中小型卧式加工中心)

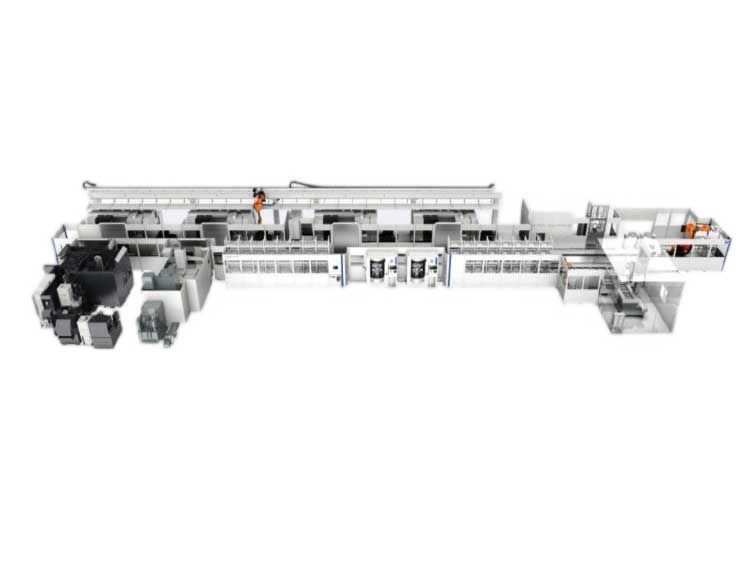

HIGHLIGHTS技术特征大尺寸重载托盘、可精确定位翻转台、高回转精度上下料站、大型重载RGV与定制工业软件组合，实现RFID物料追溯和智能调度管控APPLICATION适用场景中、大、重型零件机加自动化组线（适配卧式镗铣加工中心、龙门加工中心、立式车削中心等)

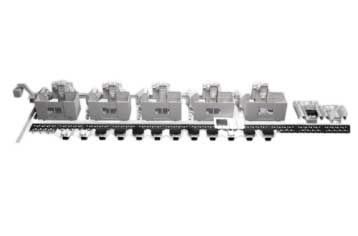

HIGHLIGHTS技术特征上下料站点、装配单元、地轨或天轨与定制工业软件组合，能实现RFID物料追溯和智能调度管控APPLICATION适用场景中小型零部件机加或装配的自动化组线（适配多种类机床和装配装备)
